python第三方库visdom的使用入门教程(python)

概述

Visdom:一个灵活的可视化工具，可用来对于实时，富数据的创建，组织和共享。支持Torch和Numpy还有pytorch。

visdom
可以实现远程数据的可视化，对科学实验有很大帮助。我们可以远程的发送图片和数据，并进行在ui界面显示出来，检查实验结果，或者debug.

要用这个先要安装，对于python模块而言，安装都是蛮简单的：

pip install visdom

安装完每次要用直接输入代码打开：

python -m visdom.server

然后根据提示在浏览器中输入相应地址即可，默认地址为：http://localhost:8097/

使用示例

1. vis.text(), vis.image()

import visdom  # 添加visdom库
import numpy as np  # 添加numpy库
vis = visdom.Visdom(env='test')  # 设置环境窗口的名称,如果不设置名称就默认为main
vis.text('test', win='main')  # 使用文本输出
vis.image(np.ones((3, 100, 100)))  # 绘制一幅尺寸为3 * 100 * 100的图片，图片的像素值全部为1

其中:

visdom.Visdom(env=‘命名新环境')
vis.text(‘文本', win=‘环境名')
vis.image(‘图片'，win=‘环境名')

2. 画直线 .line() 一条

import visdom
import numpy as np
vis = visdom.Visdom(env='my_windows')  # 设置环境窗口的名称,如果不设置名称就默认为main
x = list(range(10))
y = list(range(10))
# 使用line函数绘制直线 并选择显示坐标轴
vis.line(X=np.array(x), Y=np.array(y), opts=dict(showlegend=True))

vis.line([x], [y], opts=dict(showlegend=True)[展示说明])

两条

import visdom
import numpy as np
vis = visdom.Visdom(env='my_windows')
x = list(range(10))
y = list(range(10))
z = list(range(1,11))
vis.line(X=np.array(x), Y=np.column_stack((np.array(y), np.array(z))),  opts=dict(showlegend=True))

vis.line([x], [y=np.column_stack((np.array(y),np.array(z),np.array(还可以增加)))])
np.column_stack(a,b), 表示两个矩阵按列合并

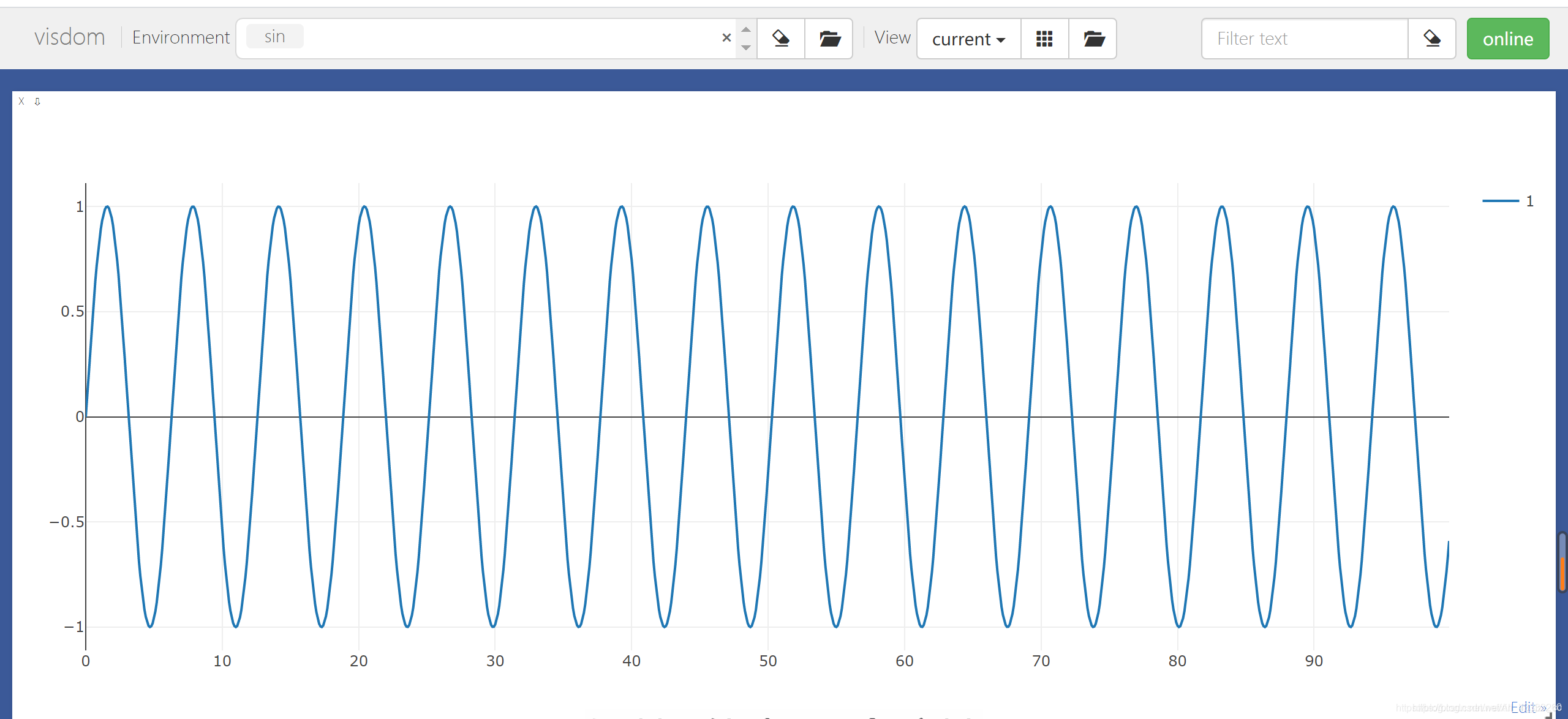

sin(x)曲线

import visdom
import torch
vis = visdom.Visdom(env='sin')
x = torch.arange(0, 100, 0.1)
y = torch.sin(x)
vis.line(X=x,Y=y,win='sin(x)',opts=dict(showlegend=True))

持续更新图表

import visdom
import numpy as np
vis = visdom.Visdom(env='my_windows')
# 利用update更新图像
x = 0
y = 0
my_win = vis.line(X=np.array([x]), Y=np.array([y]), opts=dict(title='Update'))
for i in range(10):
 x += 1
 y += i
 vis.line(X=np.array([x]), Y=np.array([y]), win=my_win, update='append')

使用“append”追加数据，“replace”使用新数据，“remove”用于删除“name”中指定的跟踪。

vis.images()

import visdom
import torch
# 新建一个连接客户端
# 指定env = 'test1'，默认是'main',注意在浏览器界面做环境的切换
vis = visdom.Visdom(env='test1')
# 绘制正弦函数
x = torch.arange(1, 100, 0.01)
y = torch.sin(x)
vis.line(X=x,Y=y, win='sinx',opts={'title':'y=sin(x)'})
# 绘制36张图片随机的彩色图片
vis.images(torch.randn(36,3,64,64).numpy(),nrow=6, win='imgs',opts={'title':'imgs'})

绘制loss函数的变化趋势

#绘制loss变化趋势，参数一为Y轴的值，参数二为X轴的值，参数三为窗体名称，参数四为表格名称，参数五为更新选项，从第二个点开始可以更新
vis.line(Y=np.array([totalloss.item()]), X=np.array([traintime]),
 win=('train_loss'),
 opts=dict(title='train_loss'),
 update=None if traintime == 0 else 'append'
 )

对于Visdom更详细的代码示例详见链接1

更多介绍详见链接2

实际代码

此代码出自CycleGAN的 utils.py 里一个实现

# 记录训练日志，显示生成图，画loss曲线 的类
class Logger():
 def __init__(self, n_epochs, batches_epoch):
  '''
  :param n_epochs:  跑多少个epochs
  :param batches_epoch:  一个epoch有几个batches
  '''
  self.viz = Visdom() # 默认env是main函数
  self.n_epochs = n_epochs
  self.batches_epoch = batches_epoch
  self.epoch = 1 # 当前epoch数
  self.batch = 1 # 当前batch数
  self.prev_time = time.time()
  self.mean_period = 0
  self.losses = {}
  self.loss_windows = {} # 保存loss图的字典集合
  self.image_windows = {} # 保存生成图的字典集合
 def log(self, losses=None, images=None):
  self.mean_period += (time.time() - self.prev_time)
  self.prev_time = time.time()
  sys.stdout.write('\rEpoch %03d/%03d [%04d/%04d] -- ' % (self.epoch, self.n_epochs, self.batch, self.batches_epoch))
  for i, loss_name in enumerate(losses.keys()):
if loss_name not in self.losses:
 self.losses[loss_name] = losses[loss_name].data.item() #这里losses[loss_name].data是个tensor（包在值外面的数据结构），要用item方法取值
else:
 self.losses[loss_name] = losses[loss_name].data.item()
if (i + 1) == len(losses.keys()):
 sys.stdout.write('%s: %.4f -- ' % (loss_name, self.losses[loss_name]/self.batch))
else:
 sys.stdout.write('%s: %.4f | ' % (loss_name, self.losses[loss_name]/self.batch))
  batches_done = self.batches_epoch * (self.epoch - 1) + self.batch
  batches_left = self.batches_epoch * (self.n_epochs - self.epoch) + self.batches_epoch - self.batch
  sys.stdout.write('ETA: %s' % (datetime.timedelta(seconds=batches_left*self.mean_period/batches_done)))
  # 显示生成图
  for image_name, tensor in images.items(): # 字典.items()是以list形式返回键值对
if image_name not in self.image_windows:
 self.image_windows[image_name] = self.viz.image(tensor2image(tensor.data), opts={'title':image_name})
else:
 self.viz.image(tensor2image(tensor.data), win=self.image_windows[image_name], opts={'title':image_name})
  # End of each epoch
  if (self.batch % self.batches_epoch) == 0: # 一个epoch结束时
# 绘制loss曲线图
for loss_name, loss in self.losses.items():
 if loss_name not in self.loss_windows:
  self.loss_windows[loss_name] = self.viz.line(X=np.array([self.epoch]), Y=np.array([loss/self.batch]),
opts={'xlabel':'epochs', 'ylabel':loss_name, 'title':loss_name})
 else:
  self.viz.line(X=np.array([self.epoch]), Y=np.array([loss/self.batch]), win=self.loss_windows[loss_name], update='append') #update='append'可以使loss图不断更新
 # 每个epoch重置一次loss
 self.losses[loss_name] = 0.0
# 跑完一个epoch，更新一下下面参数
self.epoch += 1
self.batch = 1
sys.stdout.write('\n')
  else:
self.batch += 1

train.py中调用代码是

# 绘画Loss图
logger = Logger(opt.n_epochs, len(dataloader))
for epoch in range(opt.epoch, opt.n_epochs):
 for i, batch in enumerate(dataloader):

 	......

		# 记录训练日志
# Progress report (http://localhost:8097) 显示visdom画图的网址
logger.log({'loss_G': loss_G, 'loss_G_identity': (loss_identity_A + loss_identity_B),'loss_G_GAN': (loss_GAN_A2B + loss_GAN_B2A),'loss_G_cycle': (loss_cycle_ABA + loss_cycle_BAB), 'loss_D': (loss_D_A + loss_D_B)},
  images={'real_A': real_A, 'real_B': real_B, 'fake_A': fake_A, 'fake_B': fake_B})
