Python+Opencv实现图像匹配功能(模板匹配)(匹配模板)

本文实例为大家分享了Python+Opencv实现图像匹配功能的具体代码，供大家参考，具体内容如下

1、原理

简单来说，模板匹配就是拿一个模板（图片）在目标图片上依次滑动，每次计算模板与模板下方的子图的相似度，最后就计算出了非常多的相似度；
如果只是单个目标的匹配，那只需要取相似度最大值所在的位置就可以得出匹配位置；
如果要匹配多个目标，那就设定一个阈值，就是说，只要相似度大于比如0.8，就认为是要匹配的目标。

1.1 相似度度量指标

差值平方和匹配 CV_TM_SQDIFF
标准化差值平方和匹配 CV_TM_SQDIFF_NORMED
相关匹配 CV_TM_CCORR
标准相关匹配 CV_TM_CCORR_NORMED
相关匹配 CV_TM_CCOEFF
标准相关匹配 CV_TM_CCOEFF_NORMED

1.2 计算步骤

有一张模板图像Templa和一张较大的待搜索图像Image，模板匹配是一种用于在较大图像中搜索和查找模板图像位置的方法。
具体就是将模板图像滑动到输入图像上（就像在卷积操作一样），然后在模板图像下比较模板和输入图像的子图的相似度。
它返回一个灰度图像，其中每个像素表示该像素的邻域与模板匹配的相似度。如果输入图像的大小(WxH)和模板图像的大小(wxh)，则输出图像的大小将为(W-w+ 1，H-h + 1)。获得相似度图像之后，在其上查找最大相似度所在的像素。将其作为匹配区域矩形的左上角，并以(w，h)作为矩形的宽度和高度。该矩形是与模板匹配的区域。

2、代码实现

2.1 单模板匹配单个目标

代码如下：

# 相关系数匹配方法: cv2.TM_CCOEFF
res = cv2.matchTemplate(img, template, cv2.TM_CCOEFF)
min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)
left_top = max_loc# 左上角
right_bottom = (left_top[0] + w, left_top[1] + h)# 右下角
cv2.rectangle(img, left_top, right_bottom, 255, 2)  # 画出矩形位置
plt.subplot(121), plt.imshow(res, cmap='gray')
plt.title('Matching Result'), plt.xticks([]), plt.yticks([])
plt.subplot(122), plt.imshow(img, cmap='gray')
plt.title('Detected Point'), plt.xticks([]), plt.yticks([])
plt.show()

2.2 单模板匹配多个目标



代码如下：

import cv2
import numpy as np

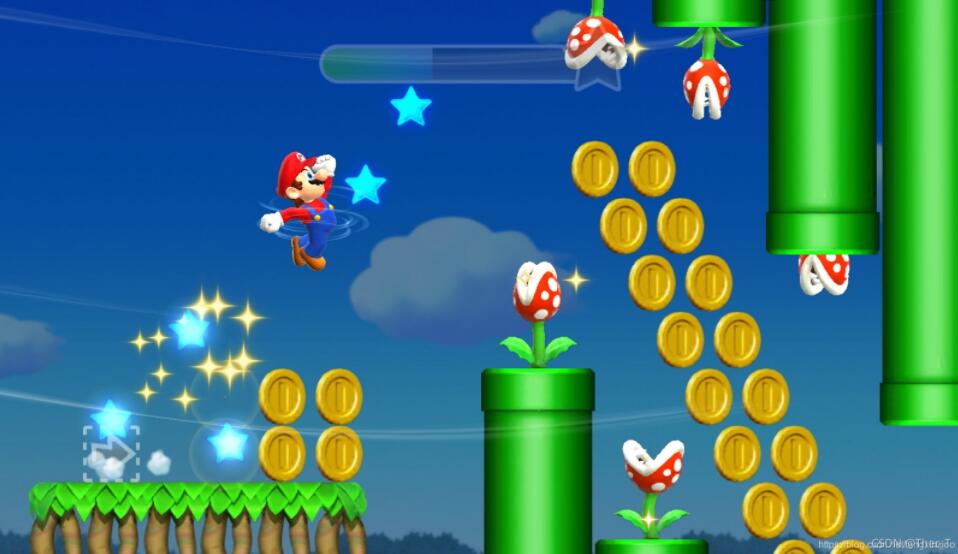

img_rgb = cv2.imread('mario.jpg')
img_gray = cv2.cvtColor(img_rgb, cv2.COLOR_BGR2GRAY)
template = cv2.imread('mario_coin.jpg', 0)
h, w = template.shape[:2]

res = cv2.matchTemplate(img_gray, template, cv2.TM_CCOEFF_NORMED)
threshold = 0.8
# 取匹配程度大于%80的坐标
loc = np.where(res >= threshold)
#np.where返回的坐标值(x,y)是(h,w)，注意h,w的顺序
for pt in zip(*loc[::-1]):
 bottom_right = (pt[0] + w, pt[1] + h)
 cv2.rectangle(img_rgb, pt, bottom_right, (0, 0, 255), 2)
cv2.imwrite("img.jpg",img_rgb)
cv2.imshow('img', img_rgb)
cv2.waitKey(0)

检测结果如下：

3、算法精度优化

多尺度模板匹配
旋转目标模板匹配
非极大值抑制

通过上图可以看到对同一个图有多个框标定，需要去重，只需要保留一个

解决方案：对于使用同一个待检区域使用NMS（非极大值抑制）进行去掉重复的矩形框

NMS 原理

对于Bounding Box的列表B及其对应的置信度S，采用下面的计算方式。选择具有最大score的检测框M，将其从B集合中移除并加入到最终的检测结果D中。通常将B中剩余检测框中与M的IoU大于阈值Nt的框从B中移除，重复这个过程，直到B为空。

ps. 重叠率(重叠区域面积比例IOU)常用的阈值是 0.3 ~ 0.5.

代码如下：

import cv2
import time
import numpy as np

def py_nms(dets, thresh):
 """Pure Python NMS baseline."""
 #x1、y1、x2、y2、以及score赋值
 # （x1、y1）（x2、y2）为box的左上和右下角标
 x1 = dets[:, 0]
 y1 = dets[:, 1]
 x2 = dets[:, 2]
 y2 = dets[:, 3]
 scores = dets[:, 4]
 #每一个候选框的面积
 areas = (x2 - x1 + 1) * (y2 - y1 + 1)
 #order是按照score降序排序的
 order = scores.argsort()[::-1]
 # print("order:",order)

 keep = []
 while order.size > 0:
  i = order[0]
  keep.append(i)
  #计算当前概率最大矩形框与其他矩形框的相交框的坐标，会用到numpy的broadcast机制，得到的是向量
  xx1 = np.maximum(x1[i], x1[order[1:]])
  yy1 = np.maximum(y1[i], y1[order[1:]])
  xx2 = np.minimum(x2[i], x2[order[1:]])
  yy2 = np.minimum(y2[i], y2[order[1:]])
  #计算相交框的面积,注意矩形框不相交时w或h算出来会是负数，用0代替
  w = np.maximum(0.0, xx2 - xx1 + 1)
  h = np.maximum(0.0, yy2 - yy1 + 1)
  inter = w * h
  #计算重叠度IOU：重叠面积/（面积1+面积2-重叠面积）
  ovr = inter / (areas[i] + areas[order[1:]] - inter)
  #找到重叠度不高于阈值的矩形框索引
  inds = np.where(ovr <= thresh)[0]
  # print("inds:",inds)
  #将order序列更新，由于前面得到的矩形框索引要比矩形框在原order序列中的索引小1，所以要把这个1加回来
  order = order[inds + 1]
 return keep

def template(img_gray,template_img,template_threshold):
 '''
 img_gray:待检测的灰度图片格式
 template_img:模板小图，也是灰度化了
 template_threshold:模板匹配的置信度
 '''

 h, w = template_img.shape[:2]
 res = cv2.matchTemplate(img_gray, template_img, cv2.TM_CCOEFF_NORMED)
 start_time = time.time()
 loc = np.where(res >= template_threshold)#大于模板阈值的目标坐标
 score = res[res >= template_threshold]#大于模板阈值的目标置信度
 #将模板数据坐标进行处理成左上角、右下角的格式
 xmin = np.array(loc[1])
 ymin = np.array(loc[0])
 xmax = xmin+w
 ymax = ymin+h
 xmin = xmin.reshape(-1,1)#变成n行1列维度
 xmax = xmax.reshape(-1,1)#变成n行1列维度
 ymax = ymax.reshape(-1,1)#变成n行1列维度
 ymin = ymin.reshape(-1,1)#变成n行1列维度
 score = score.reshape(-1,1)#变成n行1列维度
 data_hlist = []
 data_hlist.append(xmin)
 data_hlist.append(ymin)
 data_hlist.append(xmax)
 data_hlist.append(ymax)
 data_hlist.append(score)
 data_hstack = np.hstack(data_hlist)#将xmin、ymin、xmax、yamx、scores按照列进行拼接
 thresh = 0.3#NMS里面的IOU交互比阈值

 keep_dets = py_nms(data_hstack, thresh)
 print("nms time:",time.time() - start_time)#打印数据处理到nms运行时间
 dets = data_hstack[keep_dets]#最终的nms获得的矩形框
 return dets
if __name__ == "__main__":
 img_rgb = cv2.imread('mario.jpg')#需要检测的图片
 img_gray = cv2.cvtColor(img_rgb, cv2.COLOR_BGR2GRAY)#转化成灰色
 template_img = cv2.imread('mario_coin.jpg', 0)#模板小图
 template_threshold = 0.8#模板置信度
 dets = template(img_gray,template_img,template_threshold)
 count = 0
 for coord in dets:
  cv2.rectangle(img_rgb, (int(coord[0]),int(coord[1])), (int(coord[2]),int(coord[3])), (0, 0, 255), 2)
 cv2.imwrite("result.jpg",img_rgb)

检测结果如下：
