python编程使用PyQt创建UE蓝图
发布日期：2021-12-17 21:37 | 文章来源：源码中国
实现思路
1、场地部署：我们需要拥有一个可以用来画节点的地方！详看我这篇文章QGraphicsScene、QGraphicsView的基础使用，这篇文章用的也是同样的方法PyQt制作预览窗口（游戏中的小地图）
2、节点创建：我们需要自定义节点，也就是下图中的方框内的东西，主要涉及到的就是Qt中的QGraphicsItem，通过继承这个类来自定义节点样式
3、连线：涉及到的就是Qt中的QGraphicsLineItem，继承这个类，并在paint中自定义连线样式，比如我这里使用的是qt自带的贝塞尔曲线

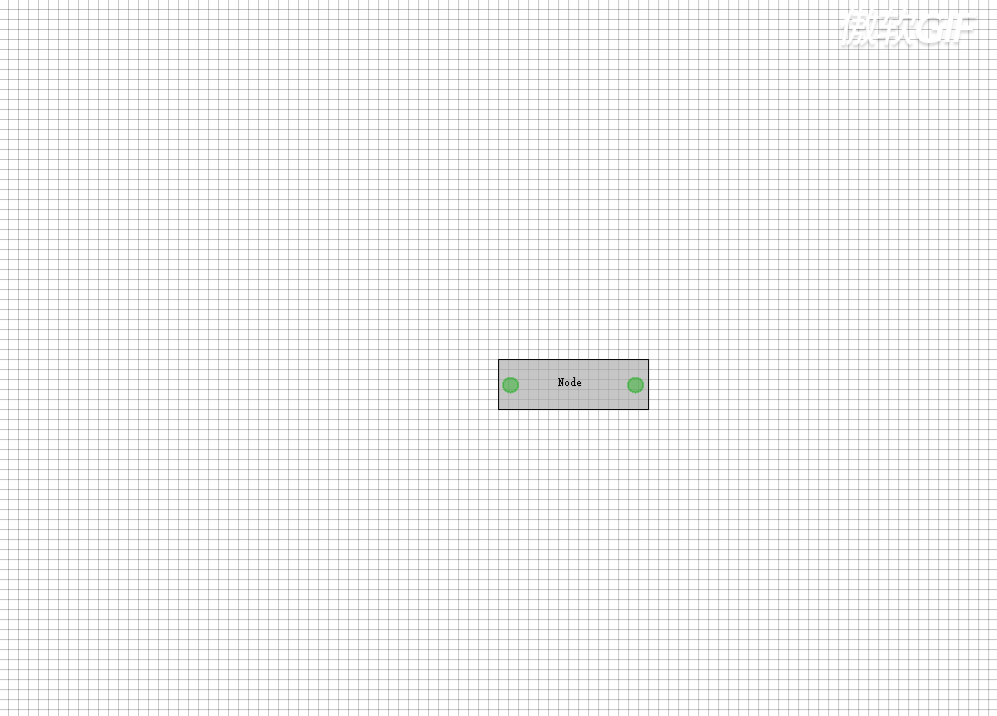

实现的效果如下，节点之间可以通过端口互相连接
1、场地部署
class EditorView(QGraphicsView): def __init__(self, parent=None): super(EditorView, self).__init__(parent) self.parent = parent self.scaleFactor = 1 self.lastPos = QPointF() self.scene = EditorScene(self) self.setScene(self.scene) self.setSceneRect(-1 << 30, -1 << 30, 1 << 31, 1 << 31) self.setHorizontalScrollBarPolicy(Qt.ScrollBarAlwaysOff) self.setVerticalScrollBarPolicy(Qt.ScrollBarAlwaysOff) self.verticalScrollBar().setEnabled(False) self.horizontalScrollBar().setEnabled(False) class EditorScene(QGraphicsScene): def __init__(self, parent=None): super(EditorScene, self).__init__(parent) def drawBackground(self, painter, rect): pass # 在这里画底图，也就是上面的方格图
2、节点创建
下面是创建节点的主体，就那个黑框框的东西
class NodeItem(QGraphicsItem): def __init__(self, parent=None): super(NodeItem, self).__init__(parent) self.setFlag(QGraphicsItem.ItemIsMovable, True) self.setFlag(QGraphicsItem.ItemIsSelectable, True) self.setFlag(QGraphicsItem.ItemSendsGeometryChanges, True) self.setFlag(QGraphicsItem.ItemIsFocusable, True) self.nodeName = "Node" self.width = 150 self.height = 50 self.addPort() def addPort(self): leftPort = PortItem(self) leftPort.setPos(5, self.height/2.7) rightPort = PortItem(self) rightPort.setPos(self.width-20, self.height/2.7) def paint(self, painter, style, *args, **kwargs): brush = QBrush(QColor(0xaa, 0xaa, 0xaa, 0xaa)) painter.setBrush(brush) pen = QPen() pen.setWidth(1) painter.setPen(pen) painter.drawRect(0, 0, self.width, self.height) painter.drawText(self.width/2.5, self.height/1.8, self.nodeName)
下面是节点端口的创建
class PortItem(QGraphicsItem): def __init__(self, parent=None): super(PortItem, self).__init__(parent) self.portDiam = 15 def paint(self, painter, style, *args, **kwargs): portColor = QColor(0x00, 0xaa, 0x00, 0x66) painter.setBrush(portColor) pen = QPen() pen.setColor(portColor) pen.setWidth(2) painter.setPen(pen) painter.drawEllipse(0, 0, self.portDiam, self.portDiam)
在节点NodeItem里面，创建两个端口用于连接
3、连线
①首先是连线类的创建
class LineItem(QGraphicsItem): def __init__(self, posStart, posEnd, parent=None): super(LineItem, self).__init__(parent) self.setFlag(QGraphicsItem.ItemIsSelectable, True) self.setFlag(QGraphicsItem.ItemSendsGeometryChanges, True) self.setFlag(QGraphicsItem.ItemIsFocusable, True) self.posStart = posStart self.posEnd = posEnd def paint(self, painter, style, *args, **kwargs): midPos = (self.posStart + self.posEnd)/2 lineColor = QColor(0xff, 0x00, 0x00, 0xff) pen = QPen() pen.setColor(lineColor) pen.setWidth(2) painter.setPen(pen) linePath = QPainterPath() linePath.moveTo(self.posStart) linePath.cubicTo(QPointF(midPos.x(), self.posStart.y()), midPos, self.posEnd) painter.drawPath(linePath)
②如何连接节点
def mouseReleaseEvent(self, event): self.line = LineItem(self.portPosStart, self.portPosEnd) self.scene.addItem(self.line)
ps写在最后，如果你的图没有刷新，你可以先把窗口缩小再打开，他就会刷新了，如果你想让他自动刷新，就调用scene.update()方法吧！
以上就是python编程使用PyQt创建UE蓝图的详细内容，更多关于PyQt创建UE蓝图的资料请关注本站其它相关文章！
